Fachwerkhaus Alte Meißner Landstraße 34
Straßenansicht
Das Haus wird mit oberflächennaher Erdwärme beheizt.

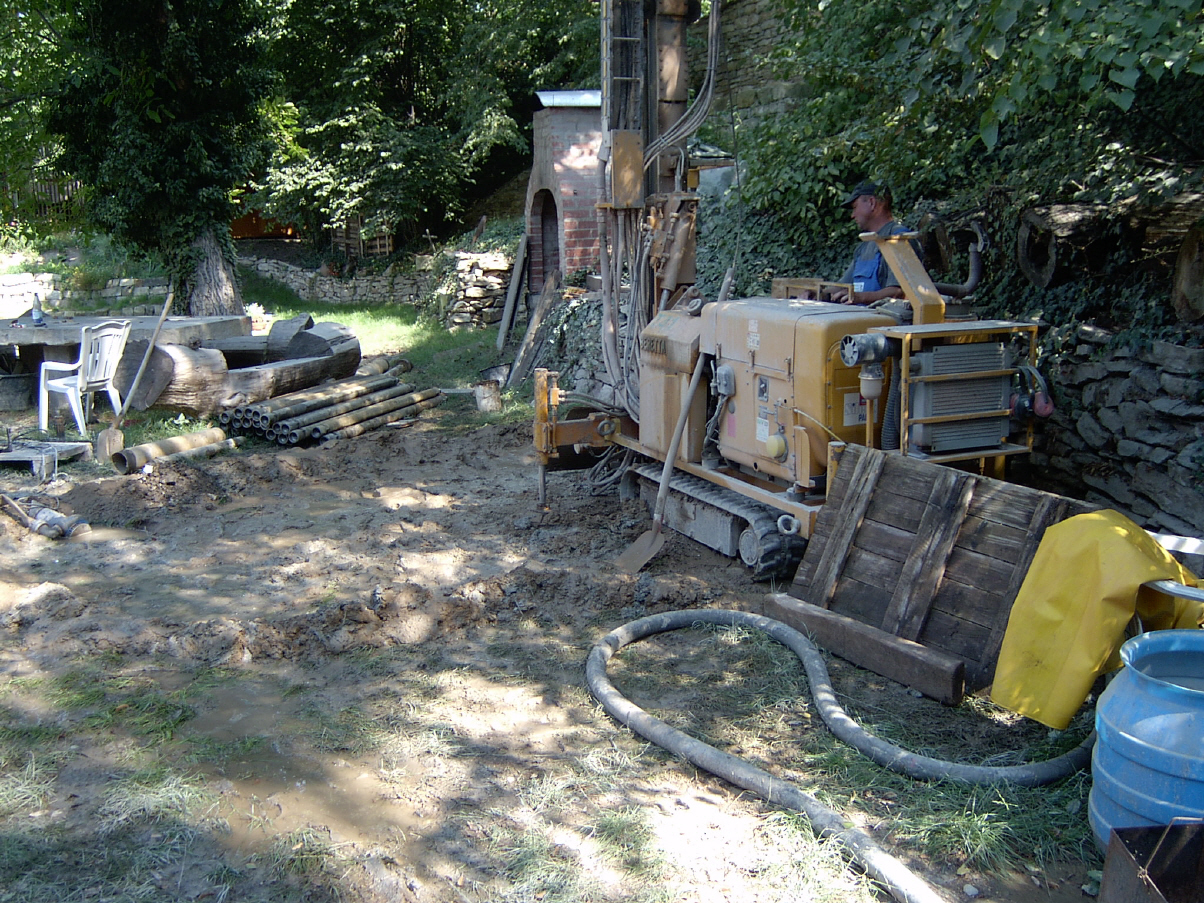

Dazu wurden 5 Tiefenbohrungen
mit einer Gesamtlänge von ca. 300 m abgeteuft.
Die Temperatur in der Erde steht
ganzjährig mit ca. 8-10°C zur Verfügung.
Diese Temperatur wird von 2 Sole-Wasser-Wärmepumpen auf die benötigte Temperatur von ca. 30-35°C angehoben.
Im Sommer wird die Sole mit ihrer Temperatur zur Kühlung des Hauses genutzt.
Dabei wird die sog. Passivkühlung favorisiert, bei welcher die Wärmepumpe selbst nicht in Betrieb ist, sondern nur 2 Pumpen mit einer Gesamtleistung von ca. 250W.

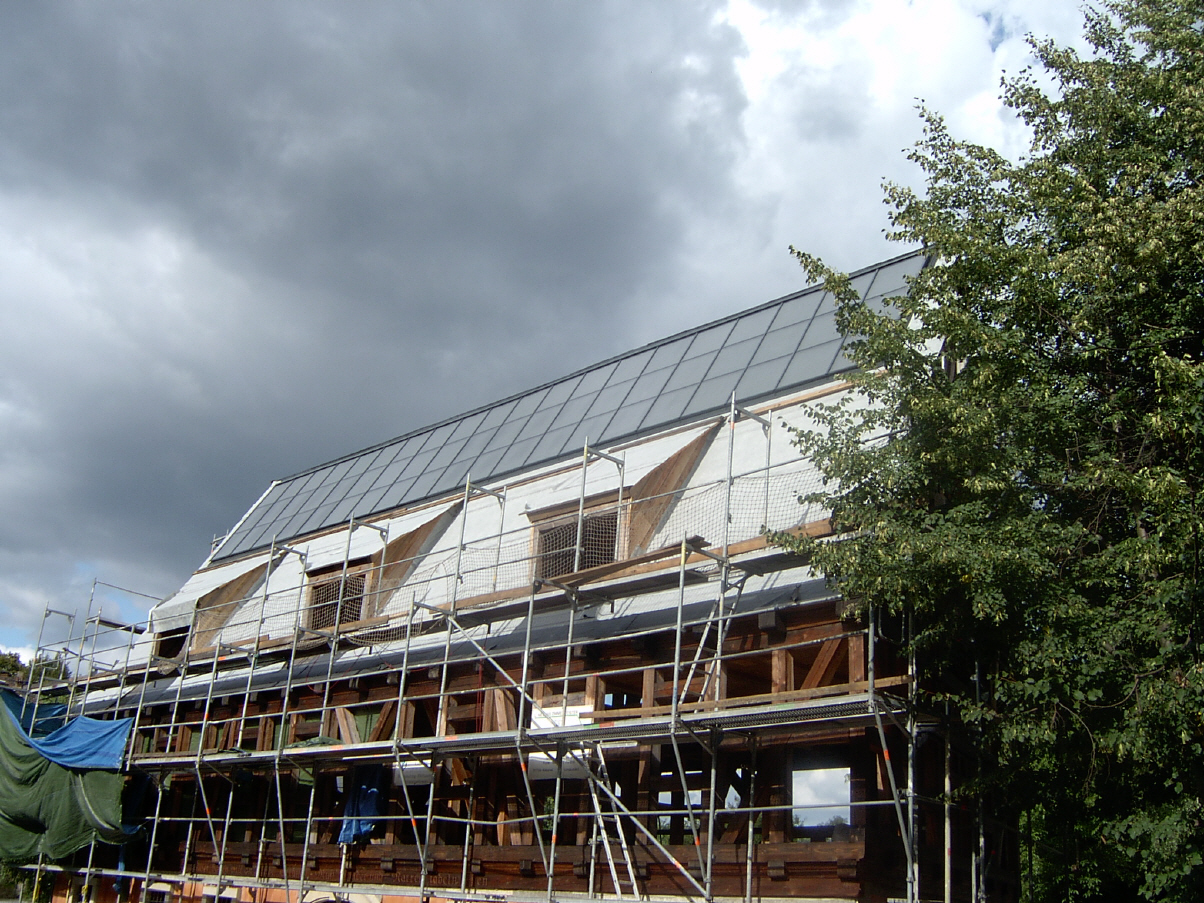

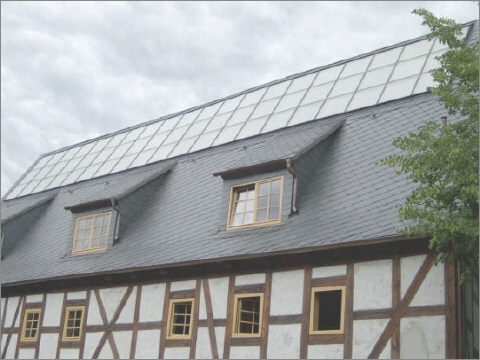

Eine Solaranlage mit einer Gesamtfläche von 60m2 unterstützt die Heizungsanlage und bereitet warmes Wasser. Die Deckungsrate der Solaranlage an der gesamten Heizenergie des Hauses beträgt etwa 30%. Die Solaranlage wird im sog. "Trägflußprinzip" - "LOW-FLOW" betrieben. Die Steuerung unterscheidet zwischen oberen Speicherbereich für Warmwasser und unteren Speicherbereich für Heizung. Somit wird immer die ideale Ausnutzung der Anlage und damit ein hoher Wirkungsgrad erzielt.
Das Warmwasser wird über einen Wärmetauscher immer "frisch" bereitet, das heißt in den Pufferspeichern befindet sich nur Heizungswasser und das Trinkwasser wird nicht gespeichert sondern im Durchflussprinzip bei Bedarf bereitgestellt wie "frisch gezapft".
Die freiprogrammierbare Heizungssteuerung UVR1611 der "Technischen Alternative elektronische Regelungsgeräte Ges.m.b.H." in Österreich steuert die gesamten Anlagenkomponenten und regelt auch individuelle Sonderschaltungen, wie Heizung, Kühlung, Solaranlage, Wasserbereitung, ein intelligentes Speicher-und Wärmemanagement, die kostenorientierte Nachtaufladung der Speicher (nur ca. 2/3 der Kosten) sowie die bedarfsgerechte Wärmebereitstellung.
Das Regelungsschema wird kundenspezifisch programmiert und ist in jedem Fall ein "Unikat".
Die Anlage hat 3 Pufferspeicher: 2 Speicher mit je 1500 Liter und 1 Speicher mit 1000 Liter Inhalt. Somit beträgt das gesamte Speichervolumen 4m3;. Es ist jedoch nicht einfach, diese 3 Speicher mit einer Wärmepumpe zu betreiben. Aus diesem Grund kommt ein innovativer Mehrwegemischer RendeMIX zum Einsatz. Dieser entnimmt immer automatisch nur die benötigte Wärmemenge aus dem jeweiligen Speicher mit der zur Verfügung stehenden Temperatur.
Somit werden die verschiedenen Energien Solarenergie und Erdwärme mit ihren unterschiedlichen Temperaturen optimal genutzt.
Der Klick auf den Link zeigt die Anlagenhydraulik. [478 KB]
Das gesamte Haus wird mit Wandflächen- und Fußbodenheizung ausgerüstet.
Dafür sprechen viele gute Gründe:
1. Die Effektivität der Wärmepumpe wird umso größer, je geringer die Vorlauftemperatur ist. Bei der riesigen Fläche der Wandheizung können die niedrigsten Vorlauftemperaturen von ca. 35 °C bei -15°C gefahren werden.
2. Die Effektivität der Solarheizung wird erhöht, je niedriger die Vorlauftemperatur ist.
3. Eine Wandheizung ist sehr "behaglich". Durch den hohen Strahlungsanteil kommt ein Wohlgefühl wie bei einem Kachelofen bei wesentlich geringeren Temperaturen auf.
Dadurch reicht eine geringere Raumtemperatur als bei herkömmlichen Heizungen, um den Raum als warm zu empfinden. Hierdurch können leicht 10% der Heizenergie gespart werden.
4. Nur mit einer Wandflächenheizung können im Kühlfall ausreichende Leistungen erzielt werden, ohne daß es zur Bildung von schädlichen Kondesat kommt!

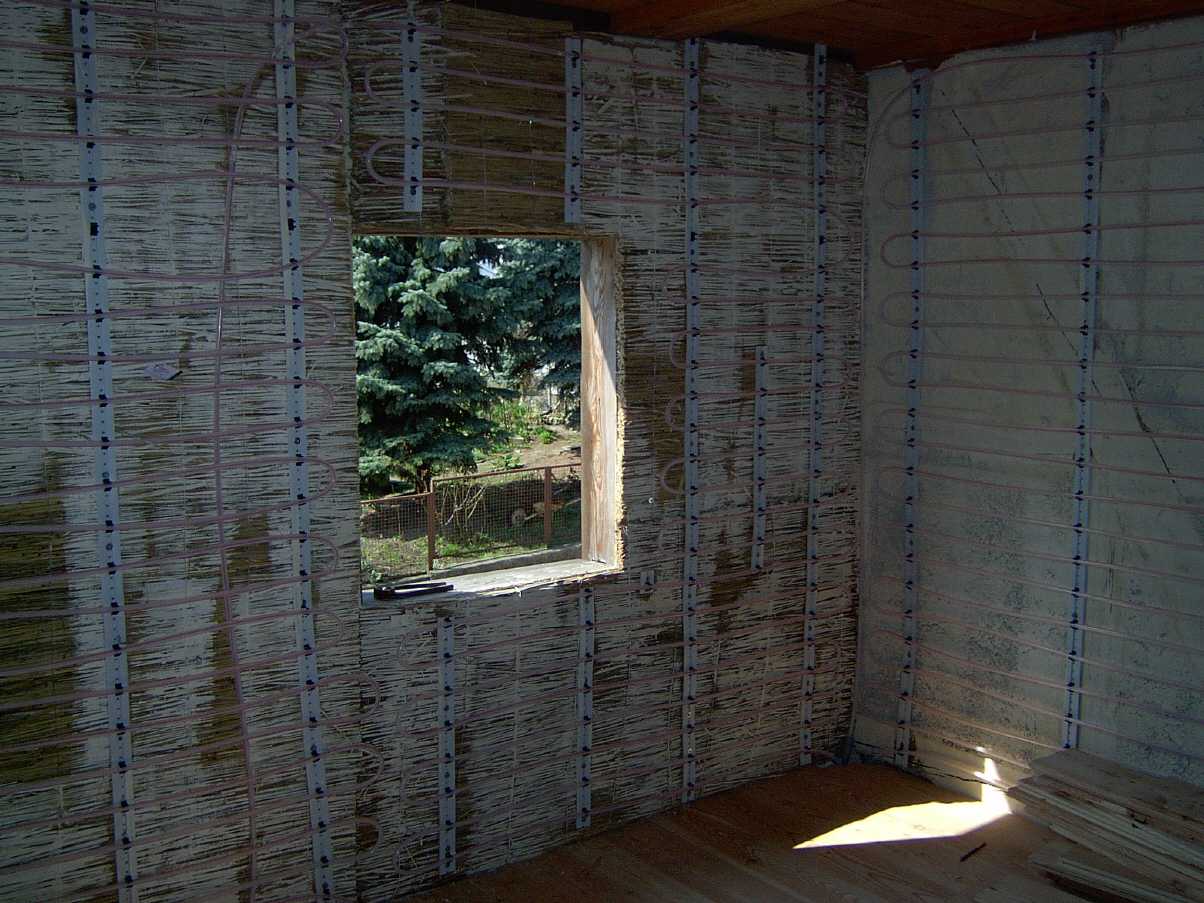

Als Wandflächenheizung kommt z.T eine sog. "verputzte Verlegung" zum Einsatz.
Hier liegen die Heizungsrohre unsichtbar im Lehmputz, welcher zusätzlich für eine sehr gute Feuchteregulierung der Räume sorgt.

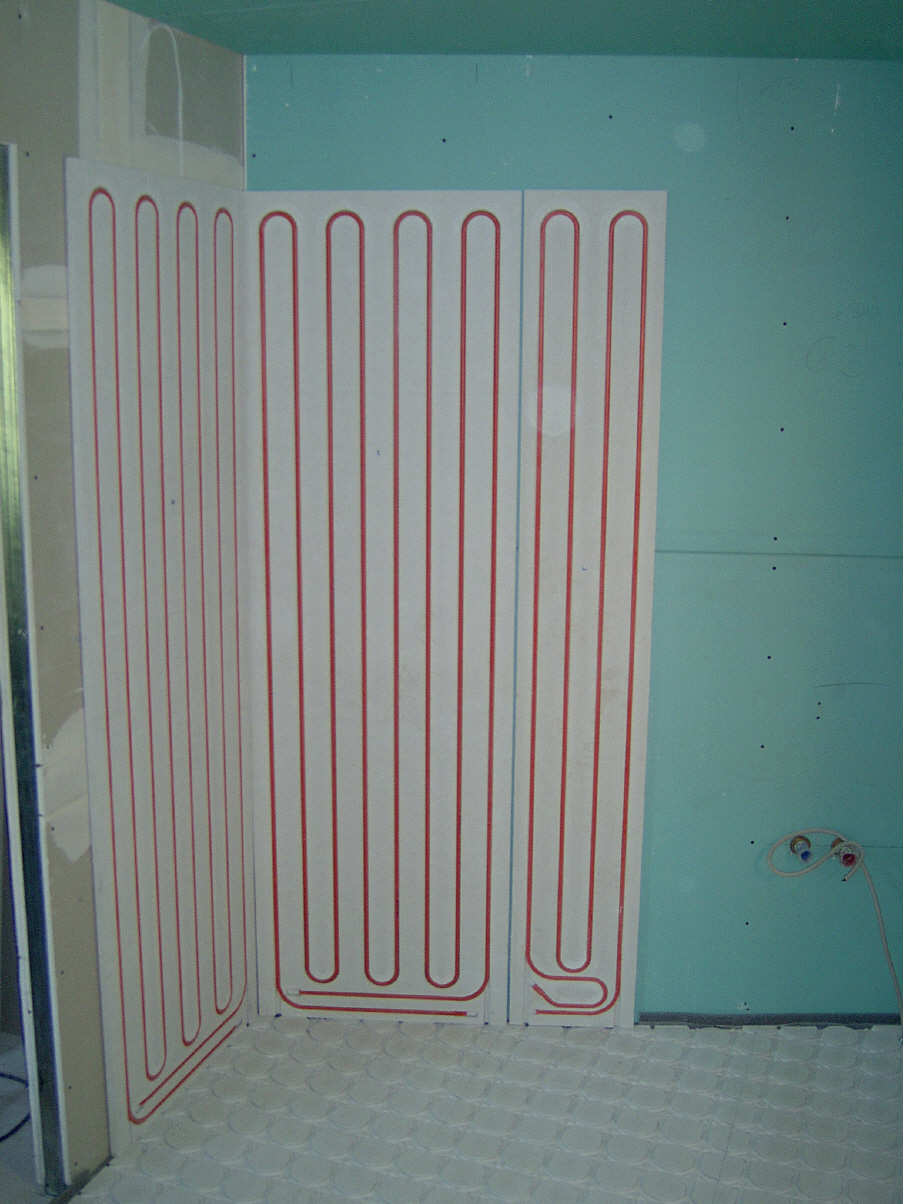

Außerdem kommen fertige Wandheizungsmodule für den trockenen Ausbau zum Einsatz.
Hier sind die Rohre fertig in den Fermacell-Platten eingelegt.
Das gesamt Haus ist mit 4 St. Lüftungsanlagen ausgerüstet (1 pro Wohneinheit).
Diese Anlagen sorgen ständig für einen Luftaustausch der verbrauchten Luft gegen frische Luft von außen. Damit hier nicht sinnlos Energie vergeudet wird, wird die Wärme der verbrauchten Abluft über eine Kreuzstromwärmetauscher auf die frische Zuluft übertragen.
