Wärmepumpenanlage

Bei der Wärmepumpe handelt es sich um eine Sole-Wasser-Wärmepumpe
Terra S13 der Firma Heatpumps.de.
Die Wärmepumpe hat eine Wärmeleistung von 12.8 kW (S0/W35).

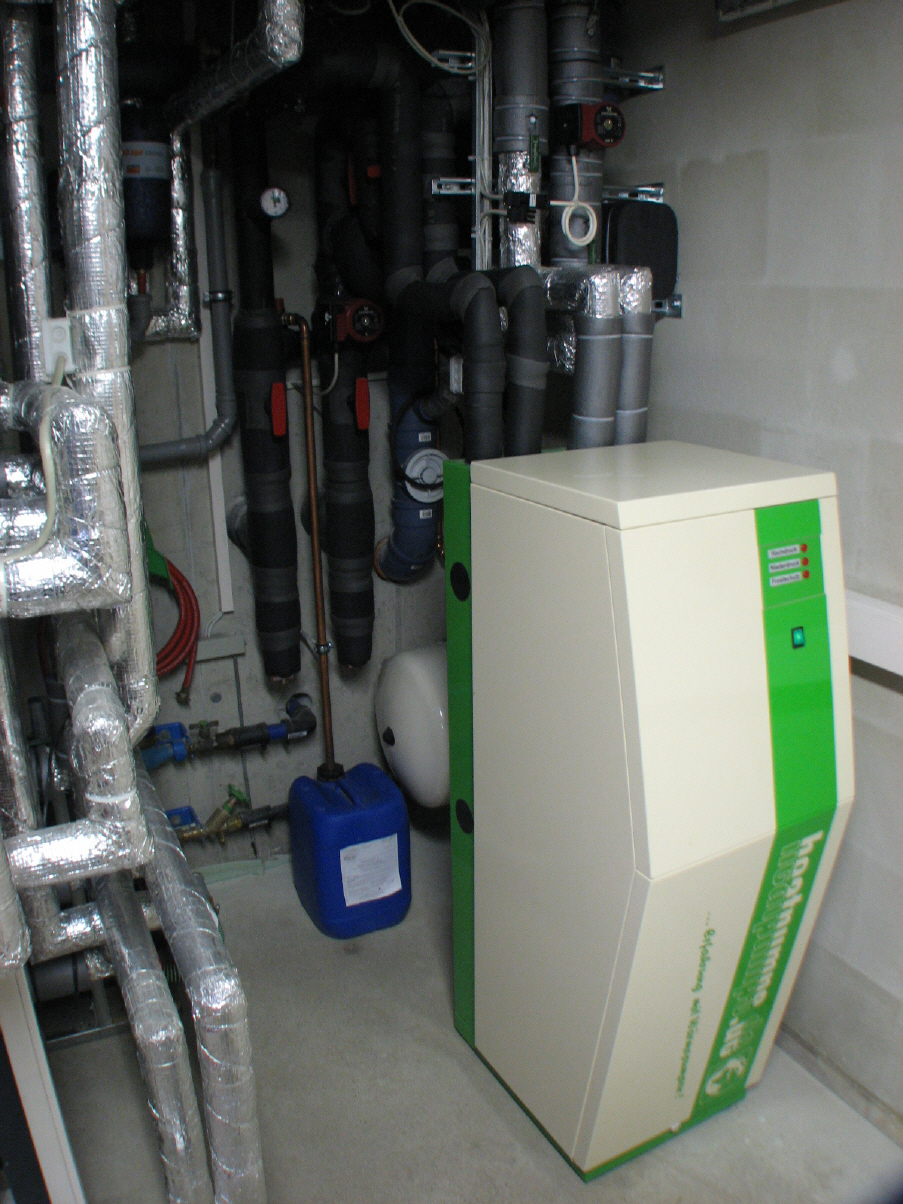

Im Bild dahinter: Soleanschluss vom Verteiler, Wärmetauscher für die Kühlung.

Datenblatt der Wärmepumpe:

Anlagenschema

Das Anlagenschema im Überblick. Die Ein- und Ausgänge der Regelung sind mit
S... und A... bezeichnet.

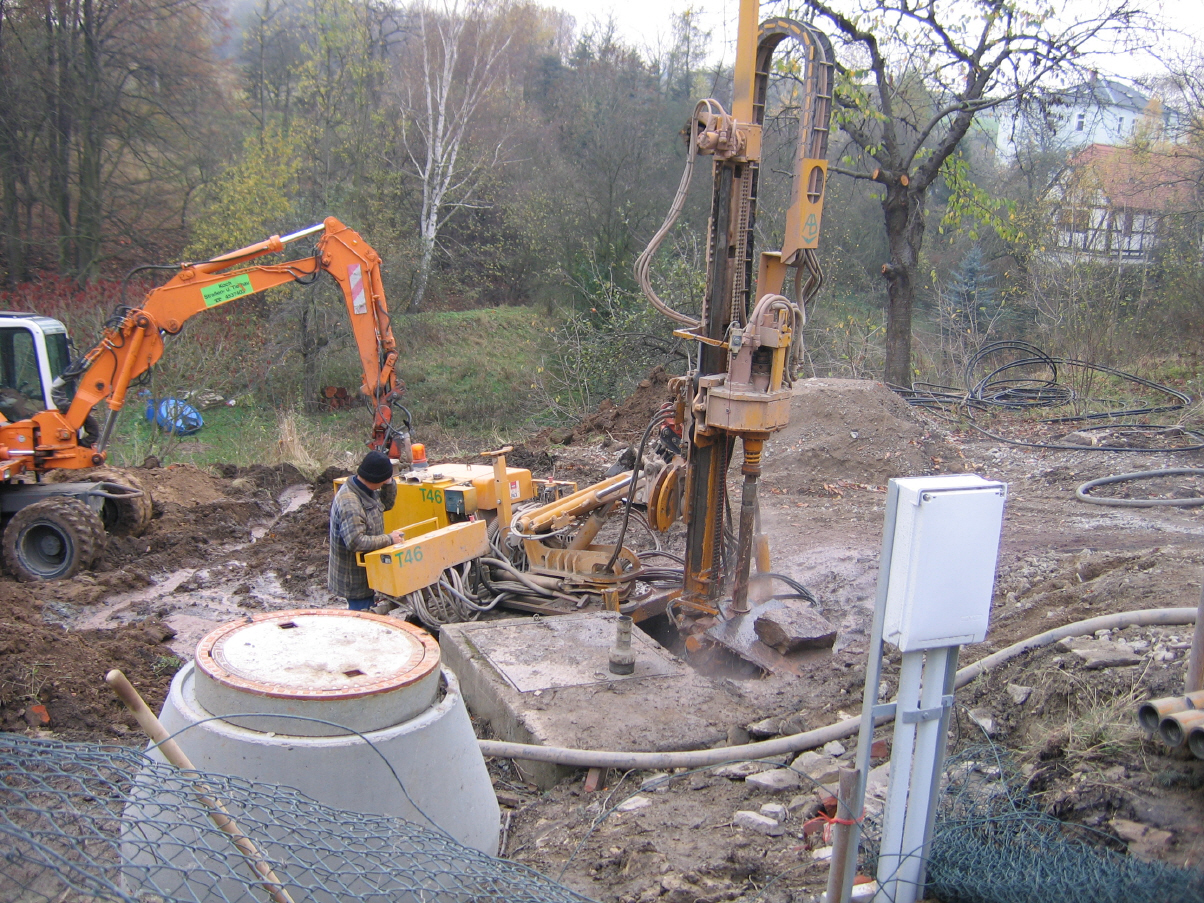

Bohrung der Erdwärmesonden

Die Solebohrung ist mit 3 x 70 m = 210m Bohrlänge dimensioniert.
Bei einer mittleren Wärmeentzugsleistung von 50W/m bedeutet dies
eine Kälteleistung der Sonde von 10.5 kW.

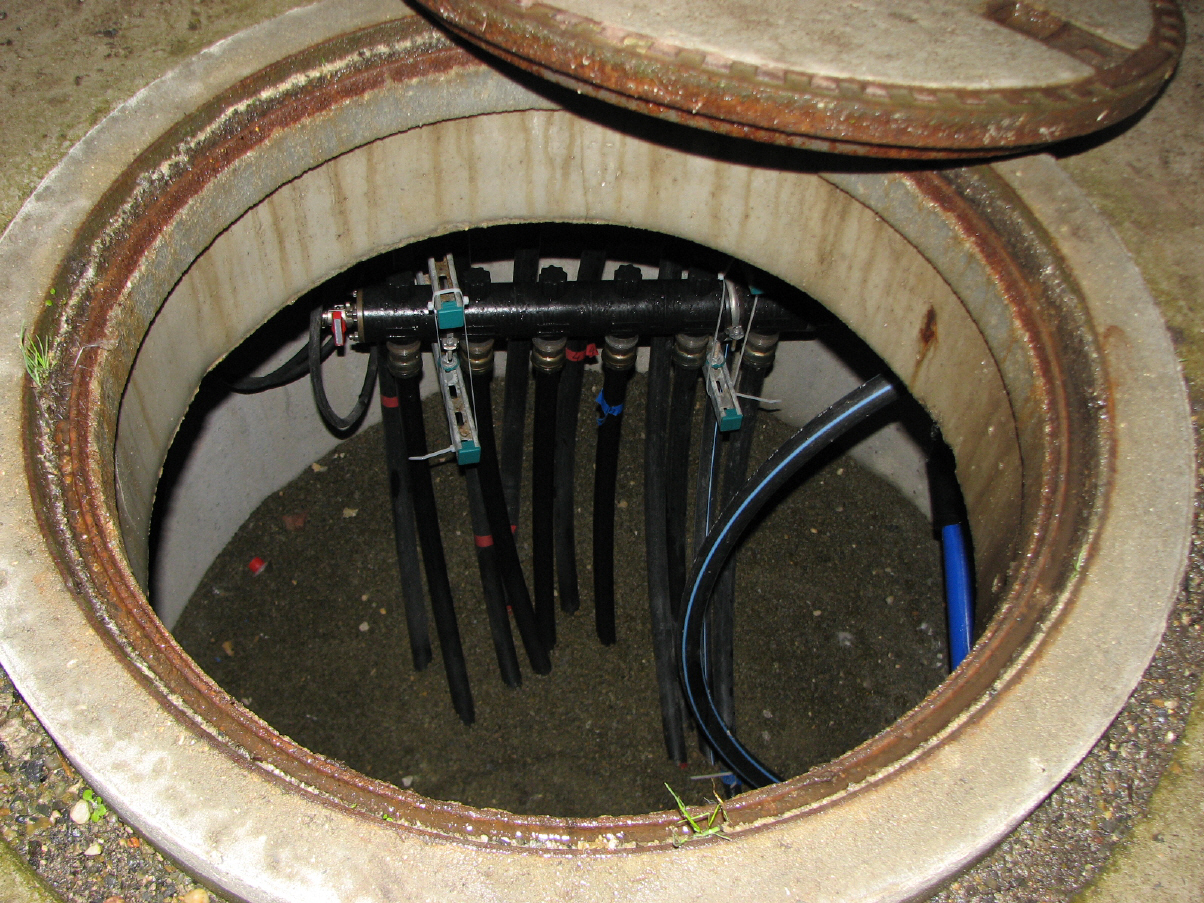

Erdkollektor-Verteilerschacht

Die Erdwärmesonde bestehen aus 32mm-PE-Rohr, sogenannte Duplexsonden, d.h. 4 Rohre pro Sonde:
2x Vorlauf in die Erde,
2x Rücklauf aus der Erde
Somit ergeben sich 6 Kreise am Verteiler.

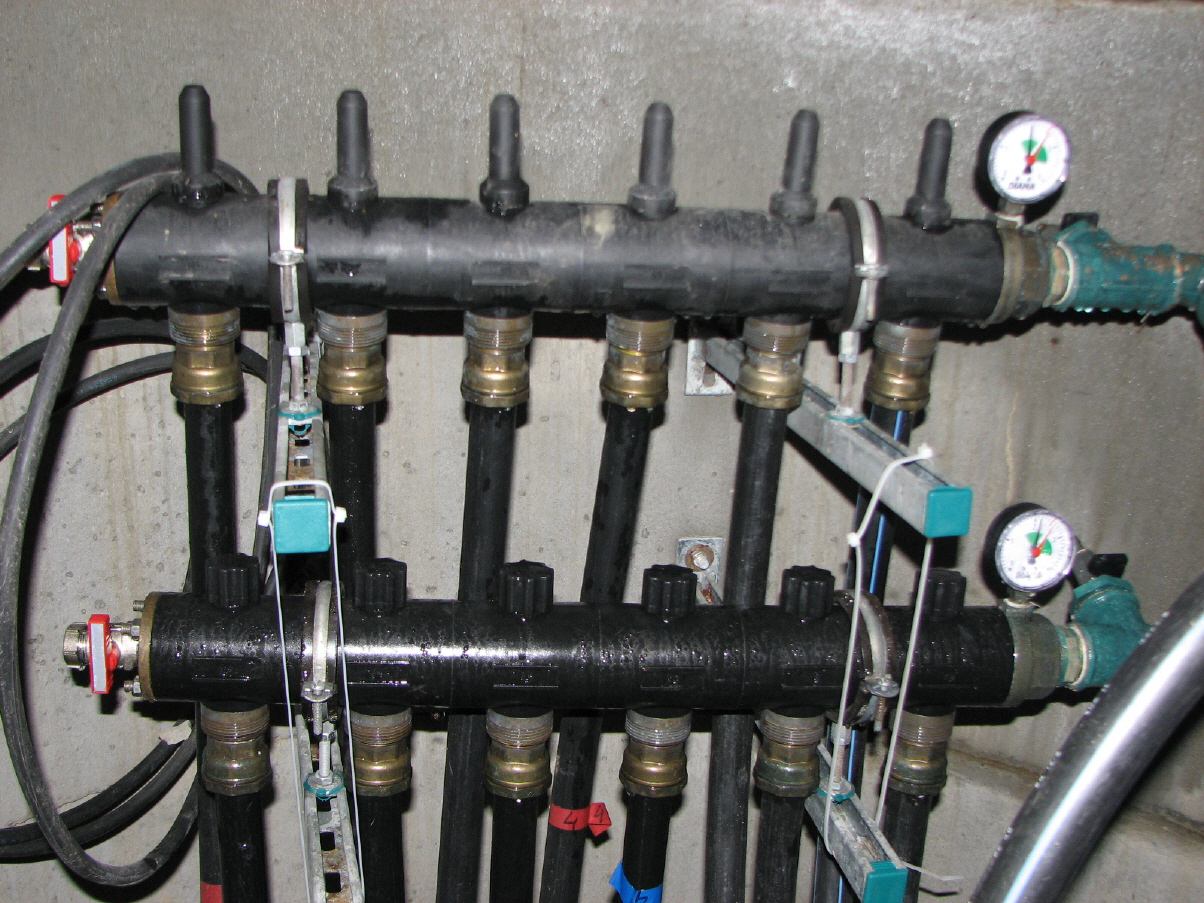

Kunststoff-Sondenverteiler

Der Verteiler wurde in einem Schacht vor dem Haus untergebracht. Hier kann vor allen Dingen im Sommer die Feuchtigkeit an den Sondenrohren kondensieren und ungehindert abtropfen. In das Haus führen dann 2 kälteisolierte PE-Rohre 50mm.
