Lüftungsanlage

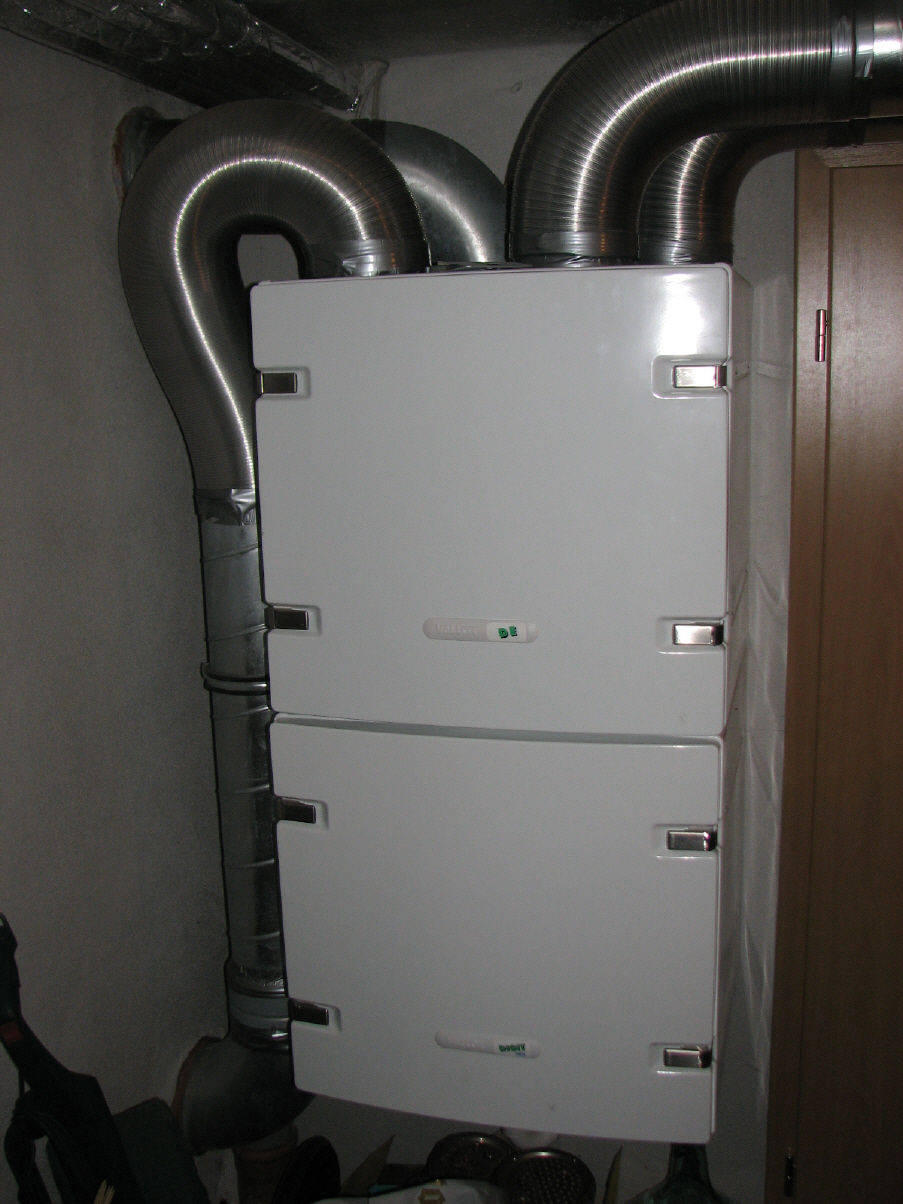

Gerät KWL digit SE
Die Lüftungsanlage entnimmt die Energie der Abluft, welche aus dem Gebäude transportiert wird, und führt sie der von außen zugeführten Luft zu, wodurch die Energie beim Lüften nicht verlorengeht. Die Anlage hat einen Volumenstrom
von maximal 400m3/h (Stufe 8). Im Grundlastmodus wird die Lüftung jedoch auf Stufe 1 mit ca. 50m3/h betrieben.
Datenblatt des Lüftungsgerätes: [247 KB]
Das Lüftungsgerät befindet sich unter einem Schalldämpfermodul im selben Design.
Dadurch wird kaum Schall im Haus übertragen.
Die Steuerung erfolgt vom Fernbediengerät aus, welches sich im Wohnzimmer befindet.
Das Lüftungsgerät ist auch über 0-10V-Steuerausgang mit der Hauptregelung des Gebäudes verbunden. Hier kann jederzeit ein Lüftungsprofil hinterlegt werden.

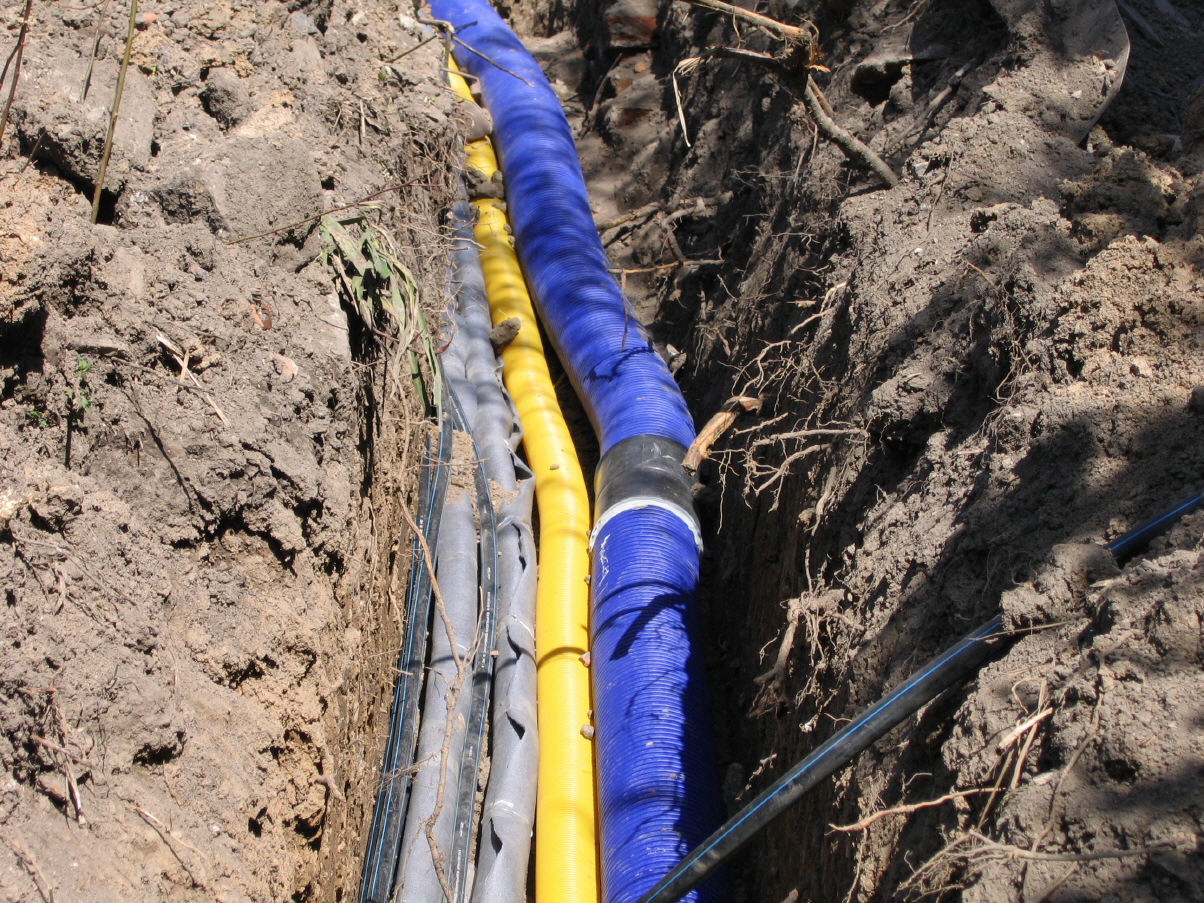

Energierohr
Die Außenluft kann durch die Verlegung eines Energierohres von 50 m Länge im Winter vorgewärmt und im Sommer abgekühlt werden. Hier wird wieder die in der Erde
gespeicherte Energie genutzt, und zwar zur Kühlung und zur Erwärmung, je nach Erfordernis.

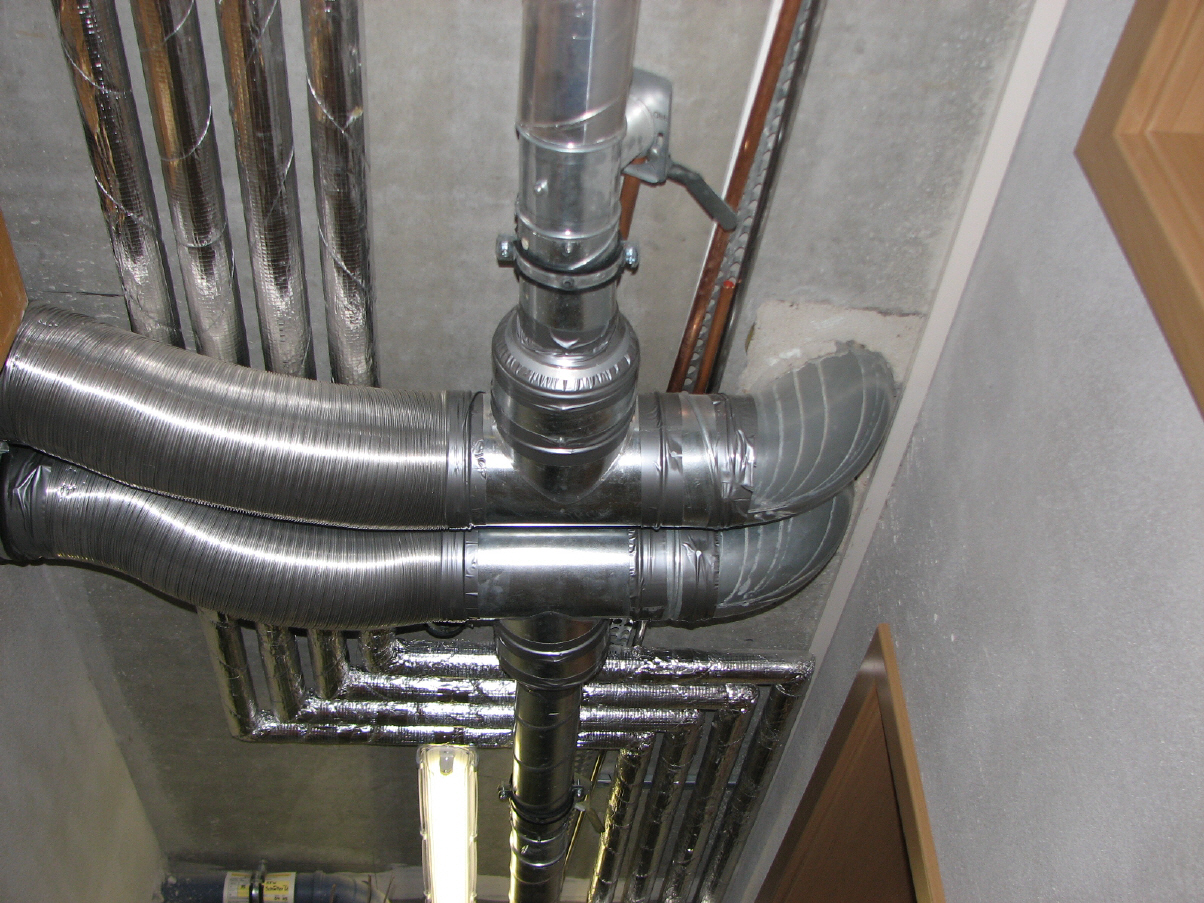

Verteilung im Keller
Die Luftverteilung im Haus erfolgt durch ein abgestimmtes System von Lüftungsein-
und -auslässen. Der Lufttransport erfolgt durch Lüftungsrohr in einem Schacht.

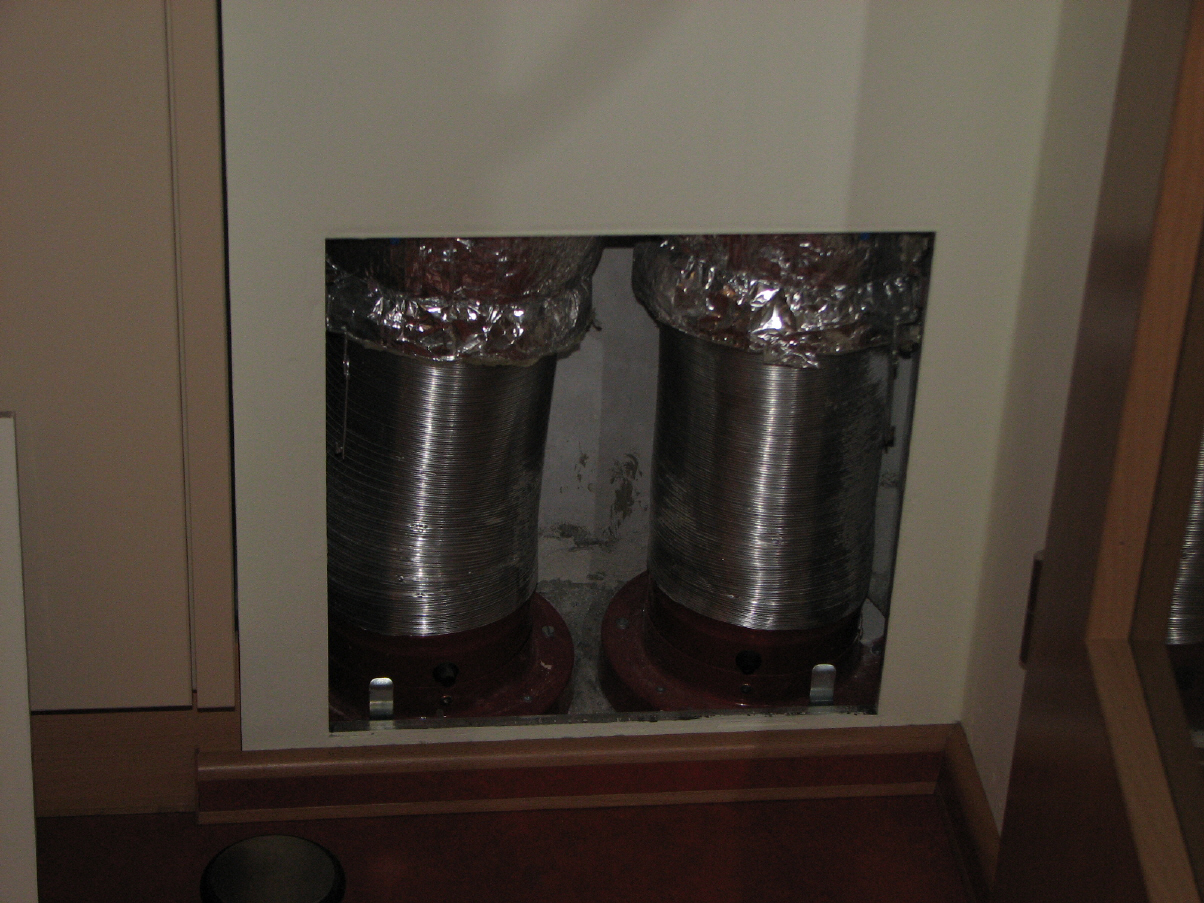

Revisionsöffnung mit Brandschutz
Im Durchtritt durch die Zwischendecken ist aus Brandschutzgründen jeweils eine
Brandschutzklappe in der Zu- und Abluftleitung installiert.

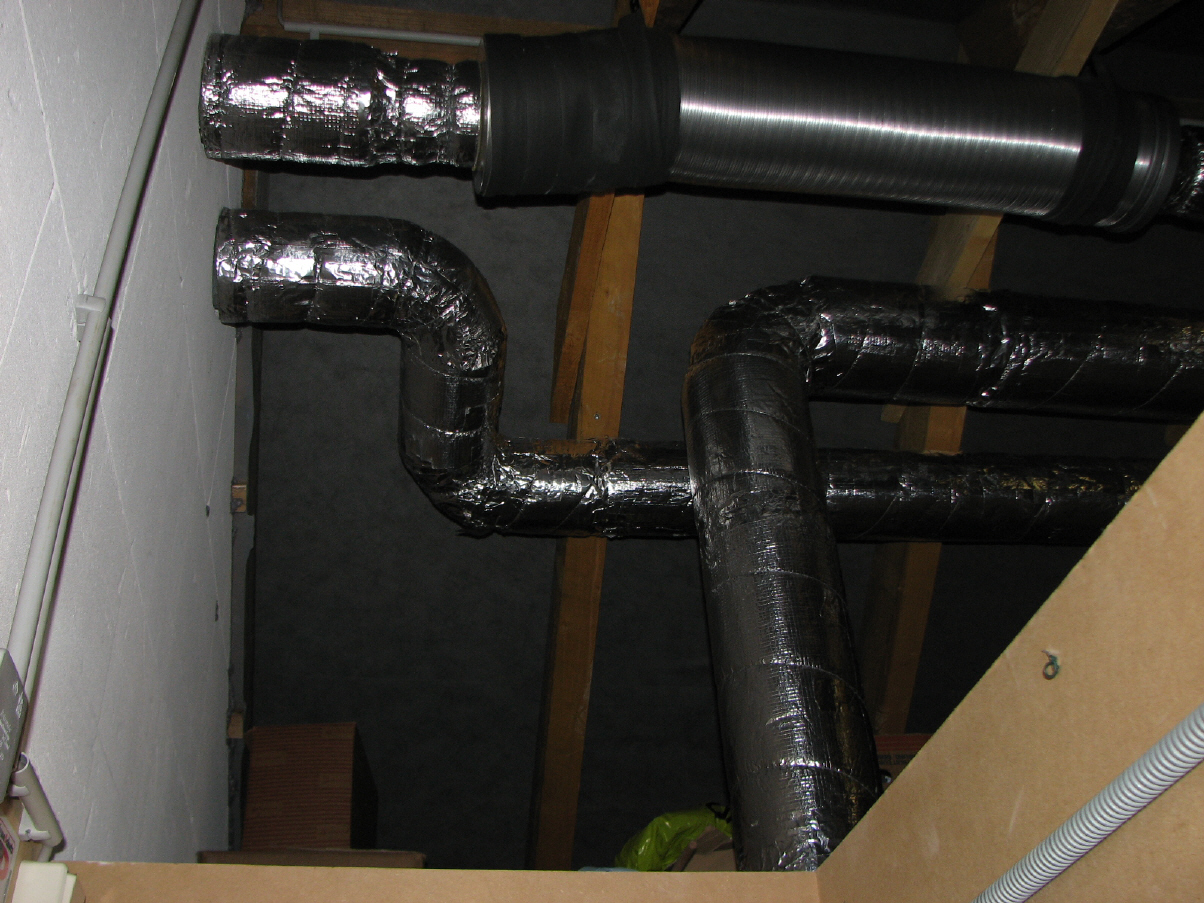

Verteilung im DG
Für die Lüftung des Dachgeschosses wurden die Leitungen im Dachspitz verzogen.
Auch hier wurden Schalldämpfer installiert, um die Luftschallübertragung zu minimieren.
